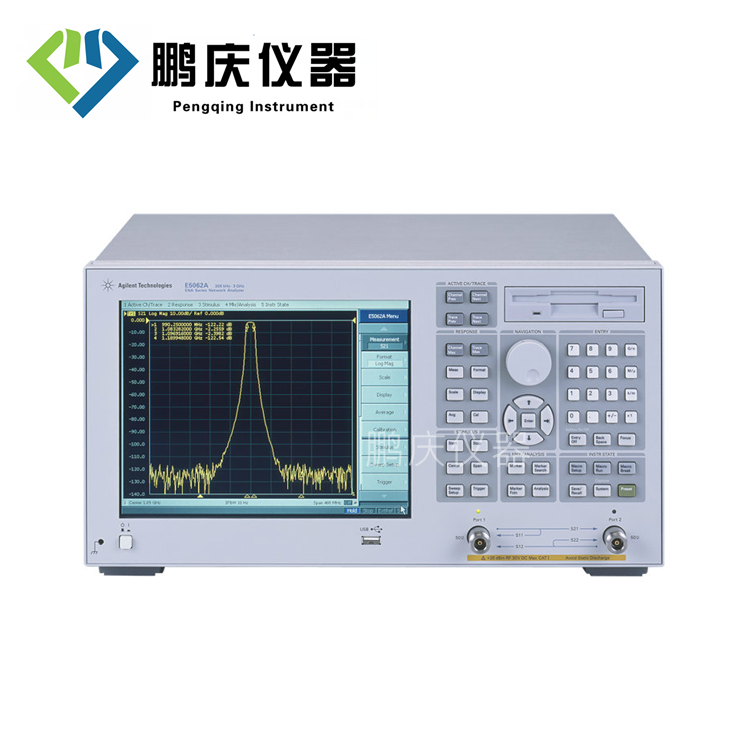

E5062A ENA-L 射频网络分析仪

产品品牌:Keysight/Agilent
产品型号:E5062A
维修周期:1-7天
下一个产品 上一个产品
  • 产品图片
  • 概述与特征
  • 选件与附件

E5062A能为无线通信、有线电视、汽车电子、教育等行业提供基本的矢量网络分析功能;它是为了缩短调谐和测试时间而设计的,因而能通过提高吞吐量来提高用户的测试效率。它具有行业标准的ENA的核心功能,其中包括许多易用的特性,并且得到了优化,可进行高效的测量并具有很高的可靠性。此外,可选的电子校准件(ECal)能极大的简化校准过程。

主要技术参数:
测试功能:T/R或S参数
最大端口输出功率:10dBm
端口阻抗:50或75Ω
中频带宽(IFBW):10Hz~30kHz(1、3步进)
测试点数:2至1601
系统动态范围:120dB@10Hz IFBW(300kHz~3GHz)
迹线噪声(幅值):0.005dBrms@ 3kHz IFBW(1MHz 至 3 GHz)

应用行业和领域:
——无线通信研发和生产
——有线电视
——电缆
——数据通信
——微波射频器件研发和生产(例如:功率放大器、滤波器、微型电声元器件等)
——汽车电子
——科研机构
——医疗器械

具有多种通用测试功能的基本性能:
120 dB动态范围、0.005dB迹线噪声(幅值)可 许多网络测量应用要求的精度和速度。最大宽度为30kHz的中频带宽(IFBW)和强大的数字处理能力提供了前所未有的测量速度。S参数测量选件为获得最佳精度提供全部双端口校准功能(选件250或275)。

提供各种扫描方式,提高分析效率:
功率扫描和三种类型的频率函数提供了有效的分析来满足用户的各种应用需求,如:

  • 功率扫描:以分析诸如放大器等有源设备
  • 线性扫描,以评估诸如滤波器等窄带设备
  • 对数扫描,以评估诸如电缆等宽带设备
  • 分段扫描,使用户能够定制多达201个扫描段的扫描条件


  150:TR测试,50Ω系统阻抗
  175:TR测试,75Ω系统阻抗
  250:S参数测试,50Ω系统阻抗和扩展的功率范围
  275:S参数测试,75Ω系统阻抗和扩展的功率范围
  1E1:扩展的功率范围(-45~10 dBm)
  100:增加故障定位和SRL分析功能
  016:彩色触摸屏LCD
