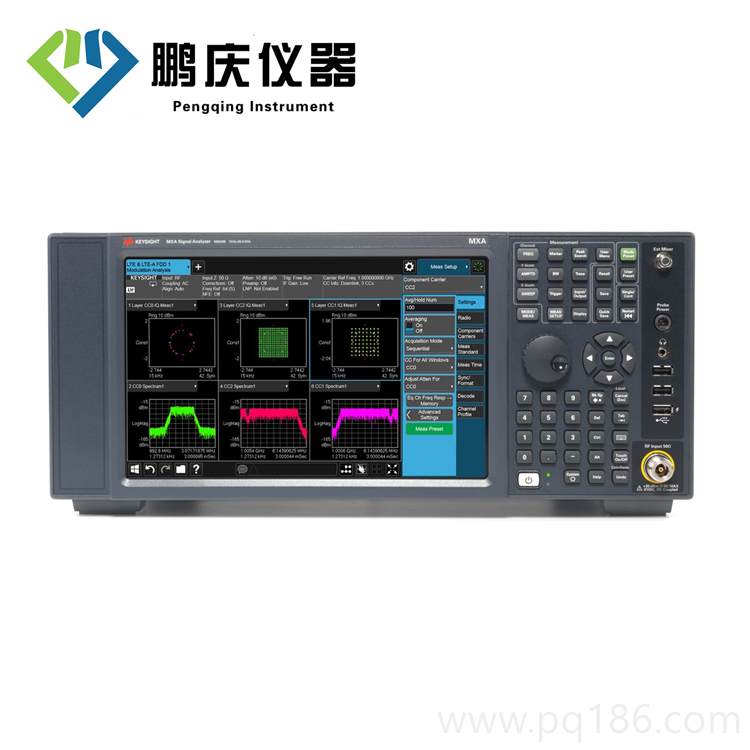

N9020B MXA 频谱分析仪

产品品牌:Keysight/Agilent
产品型号:N9020B
维修周期:1-7天
下一个产品 上一个产品
  • 产品图片
  • 概述与特征
  • 选件与附件

N9020B MXA信号分析仪是用于无线领域的不二之选。它具有出色的灵活性,可以迅速适应用户不断变化的测试要求――包括当前和未来的要求。

Keysight N9020B 频谱分析仪 主要特性和功能


  • 快速适应无线器件不断演进的测试要求
  • 通过硬件加速功率测量缩短测试时间,显示更新速率快,并且具有游标峰值搜索和快速扫描功能
  • X 系列应用软件提供一键式测量,显著简化测试
  • 全频段实时频谱分析能够捕获偶发或瞬态信号


Keysight N9020B 频谱分析仪 技术指标


频率10 Hz 至 50 GHz
频率选件3.6, 8.4, 13.6, 26.5, 32, 44, 50 GHz
最大分析带宽160 MHz
带宽选件25 MHz 标配,40、85、125、160 MHz
最大实时带宽160 MHz
实时带宽选件85, 125, 160 MHz
1 GHz 时的 DANL-172 dBm
1 GHz 时,10 kHz 频偏处的相位噪声-114 dBc/Hz
1 GHz 时,30 kHz 频偏处的相位噪声-114 dBc/Hz
1 GHz 时,1 MHz 频偏处的相位噪声-136 dBc/Hz
总体幅度精度±0.23 dB
三阶截获(TOI),1 GHz 时+20 dBm
1 GHz 时的最大三阶动态范围116 dB
应用——通用
  • 89600 VSA 软件
  • 模拟解调
  • 噪声系数
  • 相位噪声
  • 脉冲
  • 实时频谱分析
  • EMI
  • MATLAB
  • Vector Modulation Analysis
应用——蜂窝
  • GSM/EDGE
  • LTE/LTE-Advanced
  • NB-IoT
  • W-CDMA/HSPA/HSPA+
应用——无线连通性
  • Bluetooth? (BR/EDR/LE4.2/5.0)
  • Short Range Communications (ZigBee, Z-Wave)
  • WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
应用——数字视频
性能水平◆◆◆◆◇◇
标准衰减器衰减范围70 dB
标准衰减器步进2 dB
100% 截获概率的最短信号持续时间3.57 μs
信掩比 > 60 dB 时的可检测信号持续时间5 ns
无杂散动态范围72 dBc
多域带宽160 MHz
显示视图
  • 密度
  • 频谱图
  • 密度频谱图
  • PvT(功率随时间的变化)频谱
  • PvT(功率随时间的变化)
触发
  • FMT(频率模板触发)
  • TQT(时间限定触发)
  • 电平
  • 射频猝发
  • 线路
  • 外置
  • 周期
使用频率模板触发的应用软件
  • 89600 VSA 软件
  • 实时频谱分析仪
  • Pulse Measurement Application
2 GHz 时的 DANL,不配备前置放大器-154 dBm/Hz
10 GHz 时的 DANL,不配备前置放大器-151 dBm/Hz
可用应用
台式
Real-Time Data Streaming
